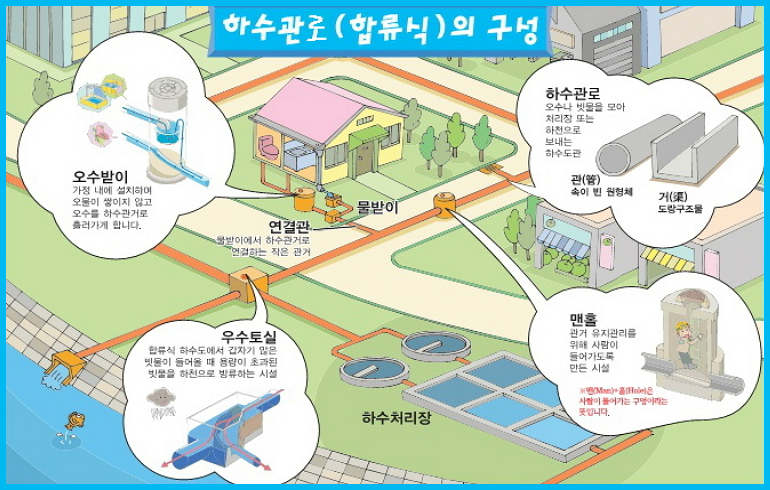

오염된 물은 하수관로를 통해 처리장으로 흘러갑니다.

하수관로는 이렇게 설치합니다

    • 포장깨기

    • 터파기

    매설깊이 및 위치

    • 관로부설

    • 관로검사

    관경과 경사

    • 되메우기

    • 포장

    접합과 연결

아하~ 그렇군요!

  • 하수관로도 A/S(유지관리)가 필요해요

    하수관로에 쓰레기나 흙이 들어와 막히면 하수가 제대로 흐르지 못하고 퇴적물이 썩어 악취가 발생합니다. 그래서 퇴적물을 정기적으로 제거해 주어야 합니다.

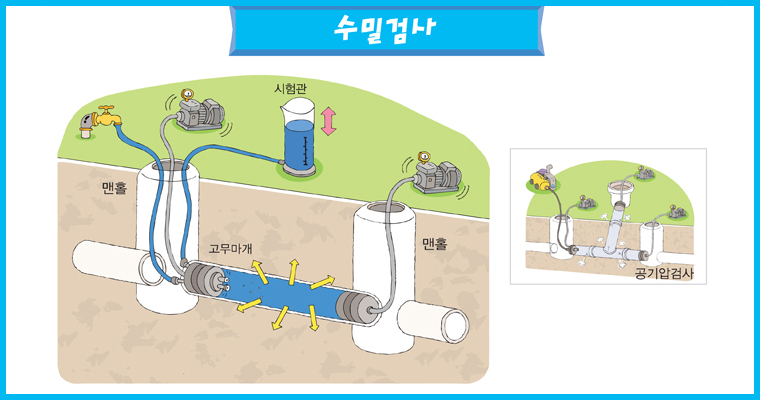

하수관로는 철저한 검사로 확인합니다.

1. 오수관 양끝에 고무마개를 끼웁니다.
2. 오수관에 물을 채워 시험관 높이까지 차면 물을 잠급니다.
3.30분 동안 줄어든 물의 양이 허용누수량 이하면 합격!(관이 깨져 있거나 연결부분에 틈이 있으면 시험관의 물이 줄어듭니다.)
※ 물 대신 공기압으로 검사하기도 합니다.

수밀검사 외에 CCTV검사, 연막검사로도 확인합니다.

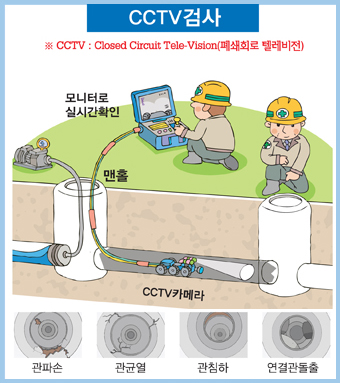

  • CCTV검사

    관로 안에 비디오카메라가 달린 작은 모형 차를 넣어 파손된 곳이 없는지를 확인합니다.

  • 연막검사

    연기를 관로 안에 불어 넣어 오수관이 잘못 연결된 곳은 없는지 확인합니다.

아하~ 그렇군요!

  • 작은 호스로 물이 새는지 어떻게 확인할 수 있나요?

    - 물기둥의 높이가 같으면 연결된 호스의 크기나 길이에 상관없이 누르는 힘(입력)은 같습니다.
    - 따라서 작은 호스로도 물이 줄어드는 높이를 보면 하수관이 얼마만큼 새는지 알 수 있습니다.

    * 물기둥의 높이가 같으면 큰 물통에 있는 A물고기와 작은 물통에 있는 B물고기, C물고기가 받는 압력은 모두 같습니다.

수밀검사로 물이 새는지 꼭 확인합니다.

수밀검사로 하수가 땅 속으로 새는지, 지하수가 관로 안으로 들어오는지 확인합니다.

  • 양수시험

    지하수위가 관상단에 있을 때 하는 시험

  • 누수시험

    오수관에 물을 채운 후 관로누수량을 측정

  • 공기압시험

    공기압력 값으로 새는 곳이 있는지 확인

  • 연결부시험

    패커를 이용해 관연결부에서 새는지 확인

  • 압송관수압시험

    높은수압으로 압송관에 새는 곳을 확인

  • 맨홀누수시험

    누수검사맨홀 정확한 누수부위 확인

* 침입시험(외부→내부침입) 침출시험(내부→외부침출)

수밀검사(누수시험) 순서

  • 01. 관 내부를 청소합니다.
  • 02. 오수관 양끝에 고무마개를 끼운 후 공기를 불어넣어 팽팽해지도록 합니다.
  • 03. 물주입밸브 공기제거밸브를 열어 기포가 생가지 않도록 오수관에 물을 채웁니다.
  • 04. 오수관에 물이 가득 차면 공기제거밸브를 잠그고, 시험관에 물이 차면 물주입밸브를 잠급니다.
  • 05. 관로에 물이 충분히 채워지면(10분) 감소량만큼 시험관에 물을 채웁니다.
    06. 30분 동안 시험관의 물높이가 일정하도록 사용한 물의 양을 측정합니다.
    07. 사용한 물이 허용량 이하면 합격!

아하~ 그렇군요!

  • 허용누수량 기준은 어떻게 되죠?

    누수량은 추가 주입된 물의 양을 물과 관로의 접촉면적(관둘레X관길이)으로 나누어 계산 할 수 있습니다. 누수량이 허용누수량보다 적으면 합격, 많으면 불합격입니다.

허용누수량 기준

허용누수량 기준
시험대상 관경 적용수두 예비시간 측정시간 수두저감허용치 허용누수량
관로 1,000㎜미만 상류측 최소 1m
하류측 최대 5m
최소 1m 		콘크리트계열
30분~1시간

비콘크리트계열
10분 		30분+-1분 10㎝ 0.15ℓ/㎡
관로+맨홀 0.20ℓ/㎡
맨홀 - 0.40ℓ/㎡
이음부 1,000㎜이상 5m 0.15ℓ/㎡

관경별 허용누수량

관경별 허용누수량
관경(㎜) 허용누수량(ℓ/m 10분) 관경(㎜) 허용누수량(ℓ/m 10분)
150 0.025 450 0.075
200 0.033 500 0.083
250 0.042 600 0.010
300 0.050 700 0.117
400 0.067 800 0.133
관로 안은 내부검사, 관로 연결은 오접검사로!

내부검사로 관로상태를 확인하고, 이상부위를 찾아냅니다.

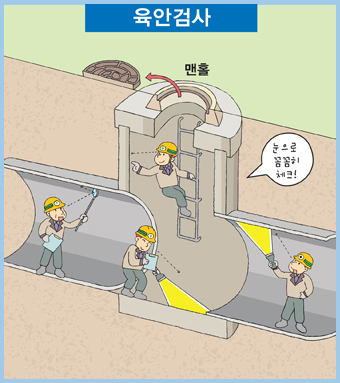

1,000mm이상 관로내부를 검사원이 손전등과 반사거울로 직접 점검하는 검사로 CCTV 조사 전에 시행합니다.

조사절차

관로청수(준설) → CCTV설치 → 조사 → 영상검토 및 조사보고서 작성
1,000mm미만 관로나 유독가스발생, 산소결핍이 우려되는 관로는 비디오카메라가 달린 모형차를 넣어 모니터로 확인합니다.

오접검사로 빗물관과 오수관이 잘못 연결되었는지 확인하며, 유입수 및 침입수의 경로를 파악합니다.

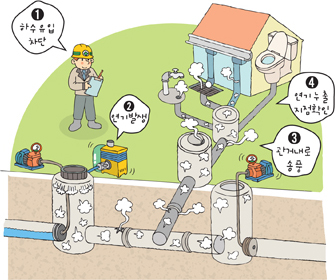

연막검사 ※연기 때문에 화재로 착각할 수 있어 주변에 충분히 알리고 시험합니다.
※인체에 무해한 연기를 사용합니다.
염료검사 하수관로 상류에서 형광염료를 투입하고 하류에서 염료농도를 분석하여 흐름 경로와 침출수, 침입수 발생을 파악합니다.
음향검사 하수관로를 통해 발신음을 수신하여 연결경로와 접합관 등을 파악합니다.
관로 유지보수는 맨홀부터 시작됩니다.

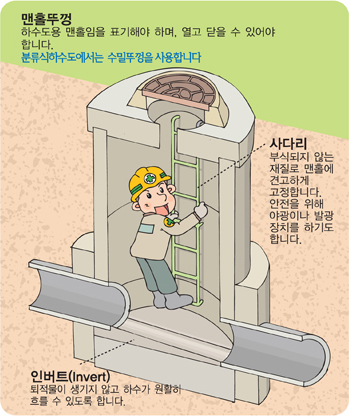

사람이 들어가는 구멍, 맨(Man)홀(Hole)

관로유지관리를 위해 사람이 들어가도록 만든 시설
맨홀의 종류
구분방법 맨홀의 종류
형태 표준맨홀(원형), 특수맨홀(각형)
크기 1호맨홀(내경 900mm 원형)~
5호 맨홀(내경 2,100mm 원형)
설치위치 중간맨홀 : 각각 1개의 유입관과 유출관이 일직선상으로 위치
합류맨홀 : 유입관과 유출관이 일직선상에 없거나 유입관이 2개 이상
제작방법 현장타설맨홀 : 콘크리트를 타설하여 현장에서 제작하는 맨홀
PC맨홀 : 공장에서 제작되는 맨홀

맨홀 설치순서

  • 1. 터파기, 바닥면 평탄화

  • 2. 하부블록 설치

  • 3. 하부블록에 고무지수링 접속관을 삽입

  • 4. 하부블록-삽입관 들레에 방수시트나 거푸집 설치

  • 5. 인버트 설치, 높이조절용 블록 설치

  • 6. 무수축몰탈주입 후 철근삽입

  • 7. 상부블록 설치, 사다리 설치

  • 8. 맨홀 수밀검사

  • 9. 되메우기

아하~ 그렇군요!

  • 맨홀 뚜껑에는 왜 원형을 많이 사용하나요?

    어떠한 방향으로 여닫아도 뚜껑이 빠지지않고 하중이 골고루 전달되어 부서질 가능성이 적습니다. 또한 맨홀이 열릴 경우 타이어에 손상을 입힐 가능성도 낮습니다.

  • 맨홀 뚜껑에 잠금 장치가 있는 이유는?

    차량통행으로 인한 안전사고를 예방하고 도난 분실이나 폐기물 불법투기를 방지하기 위해서 입니다.

완벽시공 만큼 유지관리도 중요합니다.

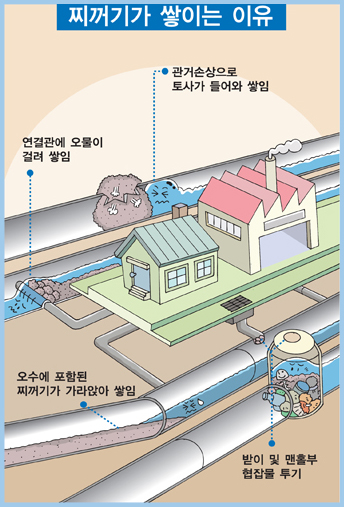

하수관로 안에 하수찌꺼기가 쌓입니다.

찌꺼기를 그대로 두면

  • 하수 넘침

    하수가 넘치고 침수피해가 발생합니다.

  • 악취 발생

    찌꺼기가 썩어 악취가 나고 병충해가 들끓습니다.

  • 처리장 운영곤란

    하수량과 수질이 불규칙하여 운영관리가 힘들어집니다.

※하수관로 안에 쌓이는 하수찌꺼기는 혈관질환을 발생시키는 혈전과도 같습니다.

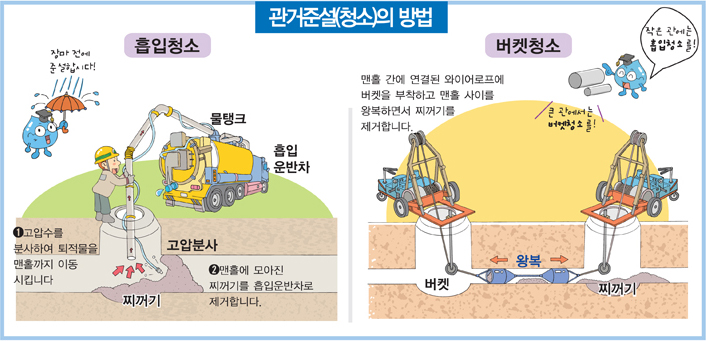

하수관로는 정기적인 청소를 실시합니다.
